1、产品概述：
LXRJY82-Ⅲ智能保护装置（以下简称保护器），是可适用于含有爆炸性气体（甲烷）和煤尘的煤矿智能化保护器，能与380V、660V、1140V电压等级开关柜配套使用，以实现供电系统的漏电保护功能。保护器采用了先进的DSP微处理器和大容量新型芯片进行双芯片工作，配以高精度的数据处理及先进的保护算法，保护精度高，反应速度快。能完成绝缘电阻实时监测、漏电保护功能。
该保护器有如下特点：
1、采用4×8汉字字符液晶显示器，配合菜单式人机交互界面，操作直观简便。运行时实时显示当前时间、绝缘电阻及故障信息，显示信息极为丰富。
2、各项保护功能参数均可以通过菜单选择调整，适用范围广，保护精度高。
3、具有“记忆”功能。每次调整的各项保护功能参数均记忆保存，下次上电或系统复位时自动提取上一次设定的参数。而且，漏电保护装置还能记忆故障信息，可记录最多50次的详细故障（包括故障类型、故障时间、故障电阻等），可以通过菜单调出来显示。方便维护。
4、具有软硬件自检功能，如有问题，系统给出相应的出错信息。
5、通过前面的4个设置按钮可以方便的进行定值调整、保护试验、信息查询等功能。
6、可选择数据通信接口与监控系统连接。根据用户需要可以配备RS485。漏电保护装置采用模块化结构，优化的软硬件抗干扰处理，具有友好的人机界面，使安装、使用、维护更简单，使用寿命大为增加。
2、原理：
本保护器由附件：核心电控主板内置：三相电抗器(，无需外部提供。主控板是对采集的模拟量进行快速的采样并完成各种运算处理，一方面能实时地在显示屏显示绝缘电阻值：在出现故障时能根据故障性质决定跳闸的时间，并记忆故障有关参数以便于查询，在必要时还可通过RS485通讯接口与整个监视系统进行通讯。键盘（按钮）共四个：“上移”、“下移”、“菜单”、“复位”。通过简单操作可随时对保护器的保护功能进行整定。或者通过RS485串行通讯口，实现与上位机通讯组网功能。

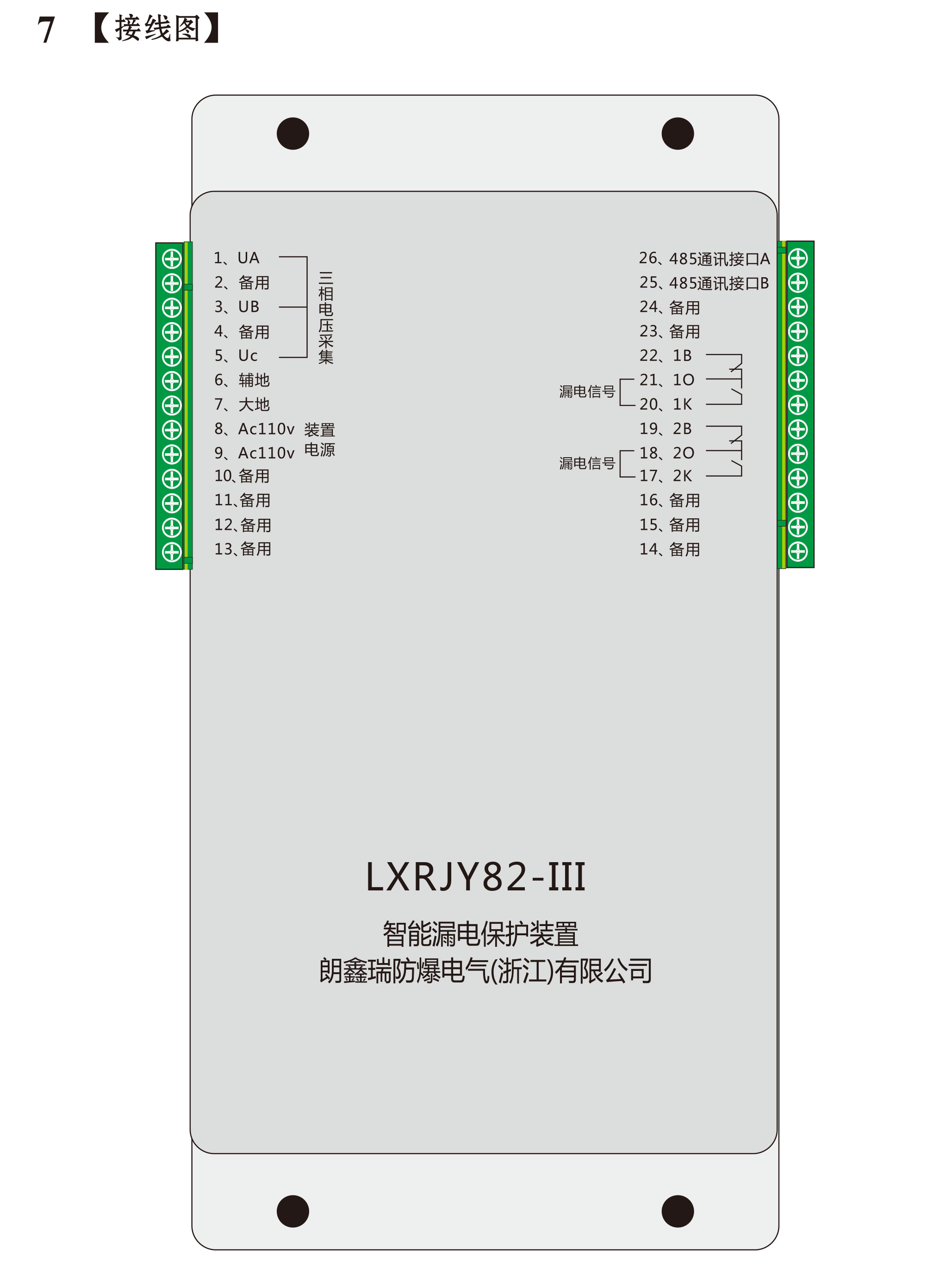

3、保护器接口说明：
“1”、【UA】三相电压A相接入
“2”、【空】无效接口
“3”、【UB】三相电压B相接入
“4”、【空】无效接口（增加系统功能）
“5”、【UC】三相电压C相接入
“6”、【空】无效接口（增加系统功能）
“7”、【空】无效接口（增加系统功能）
“8”、【空】无效接口（增加系统功能）
“9-10”、【AC110V】,【AC0V】,工作电源输入AC110V,10VA
“11”、【空】无效接口（增加系统功能）
“12”、【辅地】大于5米接地
“13”、【大地】外壳接大地
“14-16”、【空】无效接口（增加系统功能）
“17-22”、【17-19】第一组保护触点，【20-22】第二组保护触点
“23-24”、【空】无效接口（增加系统功能）
“25-26”、【B】【A】485通讯接口

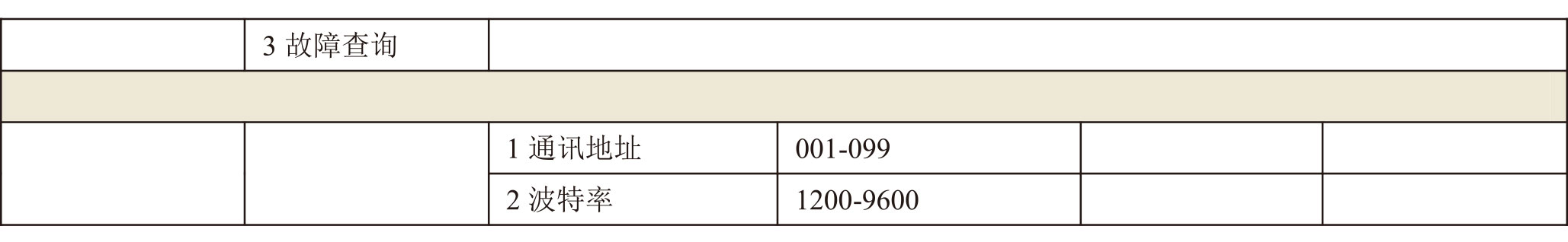

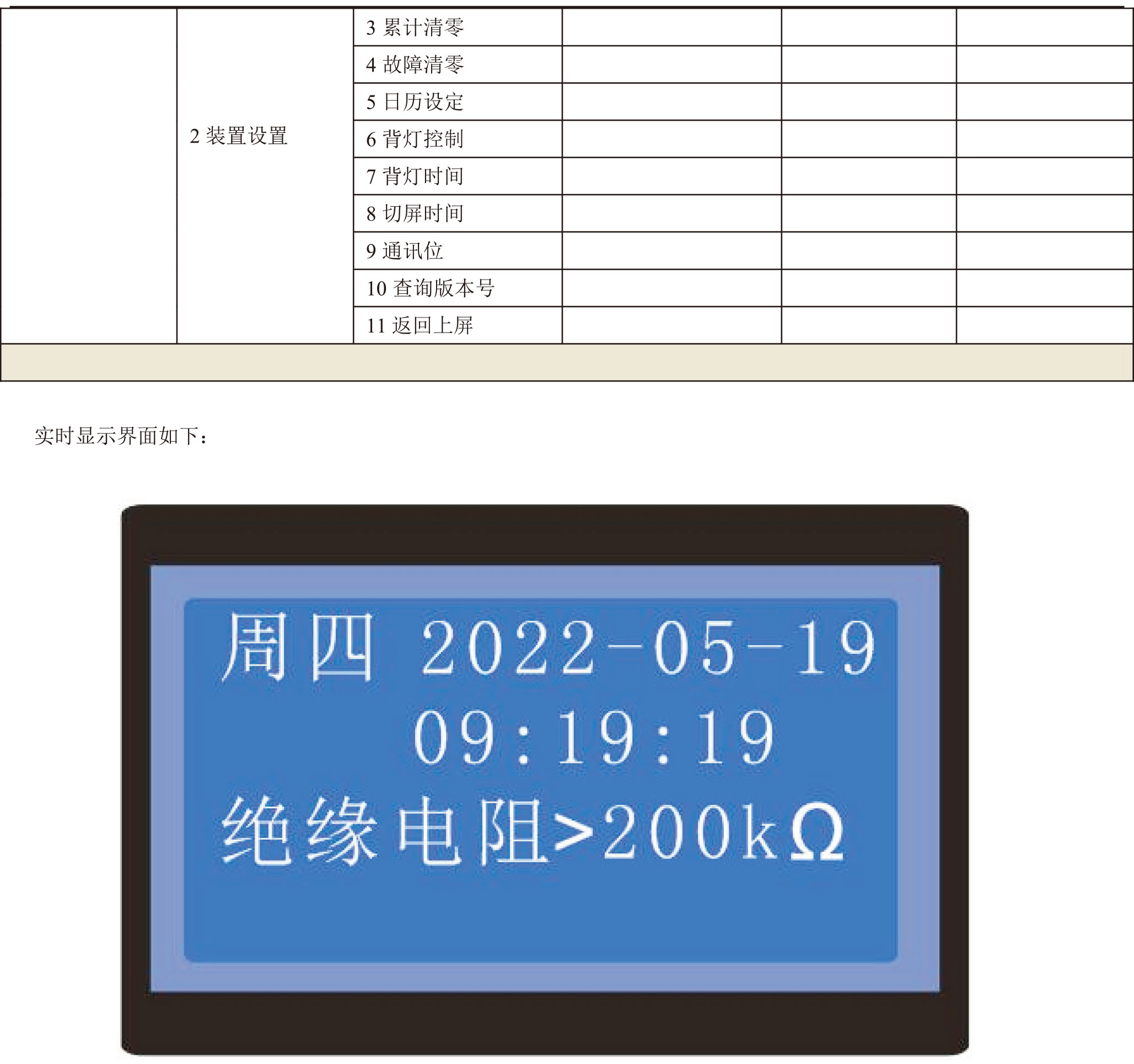

4、菜单接口：
5、漏电保护装置功能说明：
5.1、漏电保护装置整定内容
1 漏电保护装置：
动作电阻值：380V电网3.5kΩ,660V电网11kΩ,1140V电网20kΩ。1140V等级，1K漏电动作时间≤50mS。 动作时间为0-~500mS可调。检测原理为附加直流法。
5.2、测量技术参数
1 额定工作电压等级：380V、660V、1140V。
2 保护器工作电压：AC110V。
3 保护器正常工作电压范围：75～110%。
4 额定工作频率：50Hz。
5 漏电检测回路：
附加直流电源一一电压DC36V,电流<40mA。
5.3、通讯功能
本保护器通过RS485或者CAN协议直接连接KJ316矿用监视系统，可实现与监控系统上位机的通讯。
5.4、故障查询
故障查询最多可记录50次故障，包括故障电电阻、故障发生时间。故障按发生的时间倒序排列，即发生故障的时间越近，序号越小。如果故障发生超过50次，则可查询最新的50次故障。超过50次的故障记录被自动覆盖。由于累计信息里可最多可记录999次故障，而故障清零和累计清零不一定同时发生，可能导致累计信息与故障查询的结果不一致。所以如果保护器故障已经发生超过50次，譬如为100次，那么累计总中查到的“故障跳闸次数”为100，而故障查询中仅可查到最新的50次故障。
5.5、试验功能（按键操作）
漏电试验：
漏电试验通过面板【漏试】控制自动接入外围试验电阻(R0)来实现“试验电阻接入时间和按键按住的时间同步”。试验后，屏幕会停留在动作界面界面，需要手动复位。

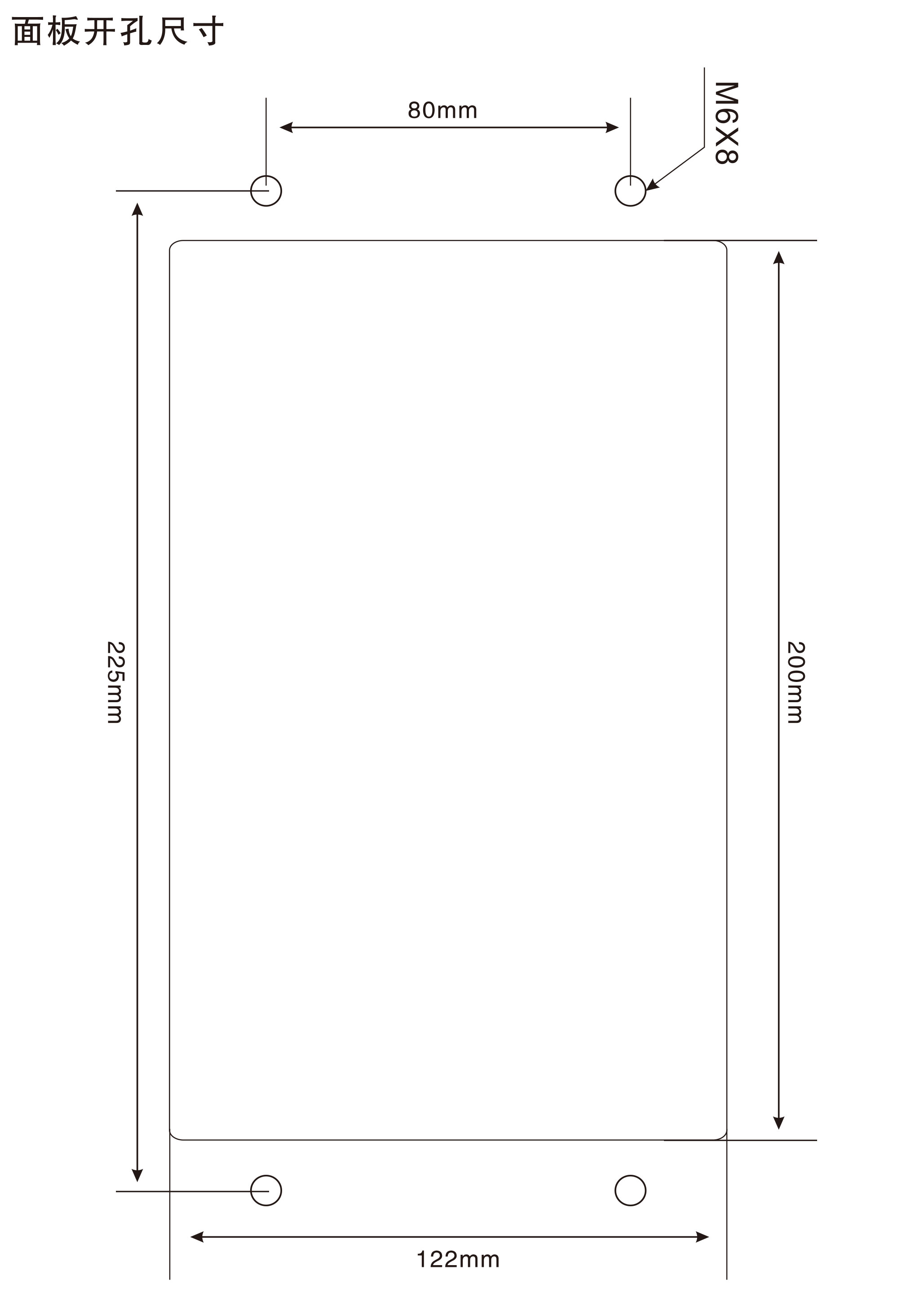

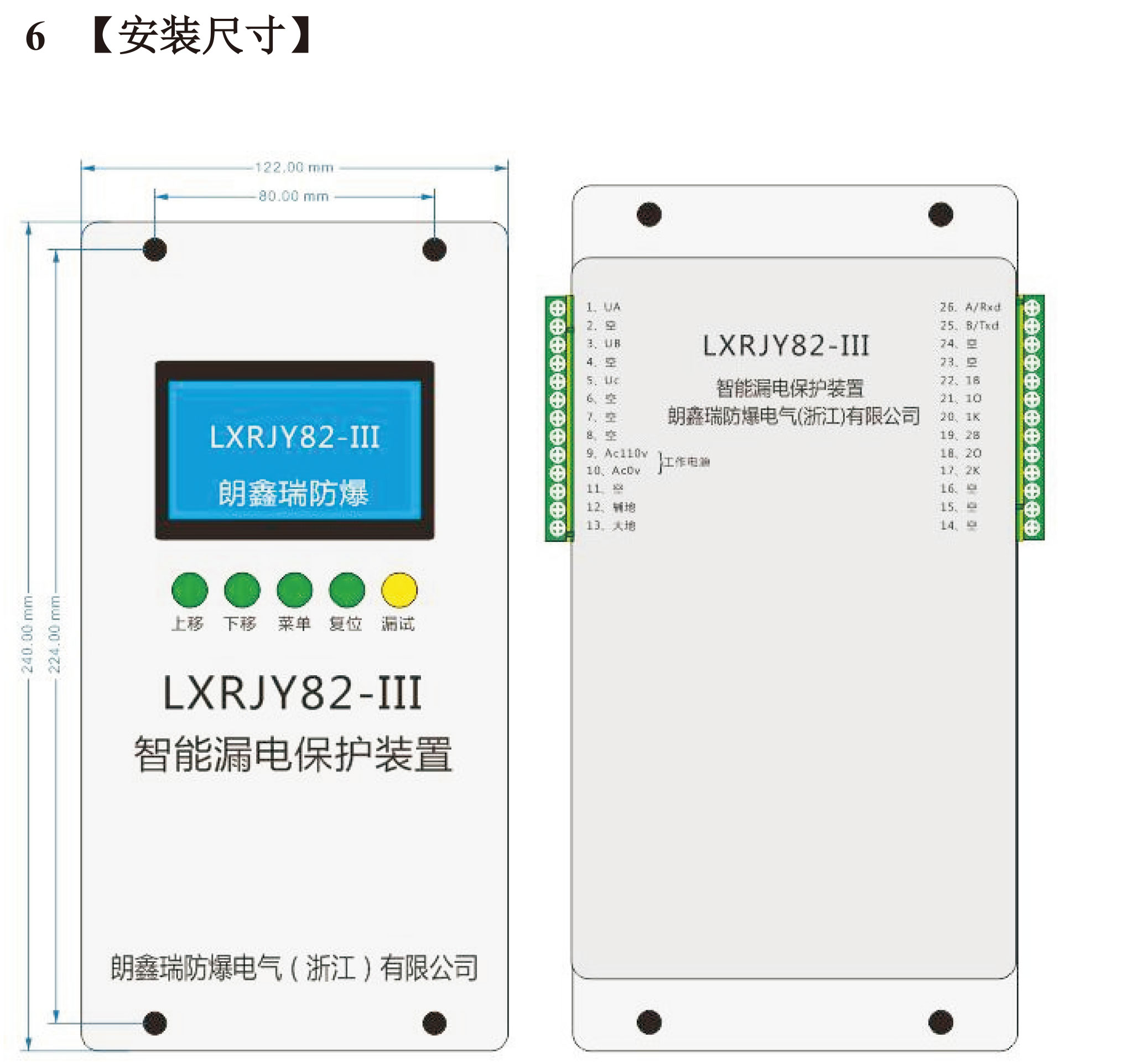

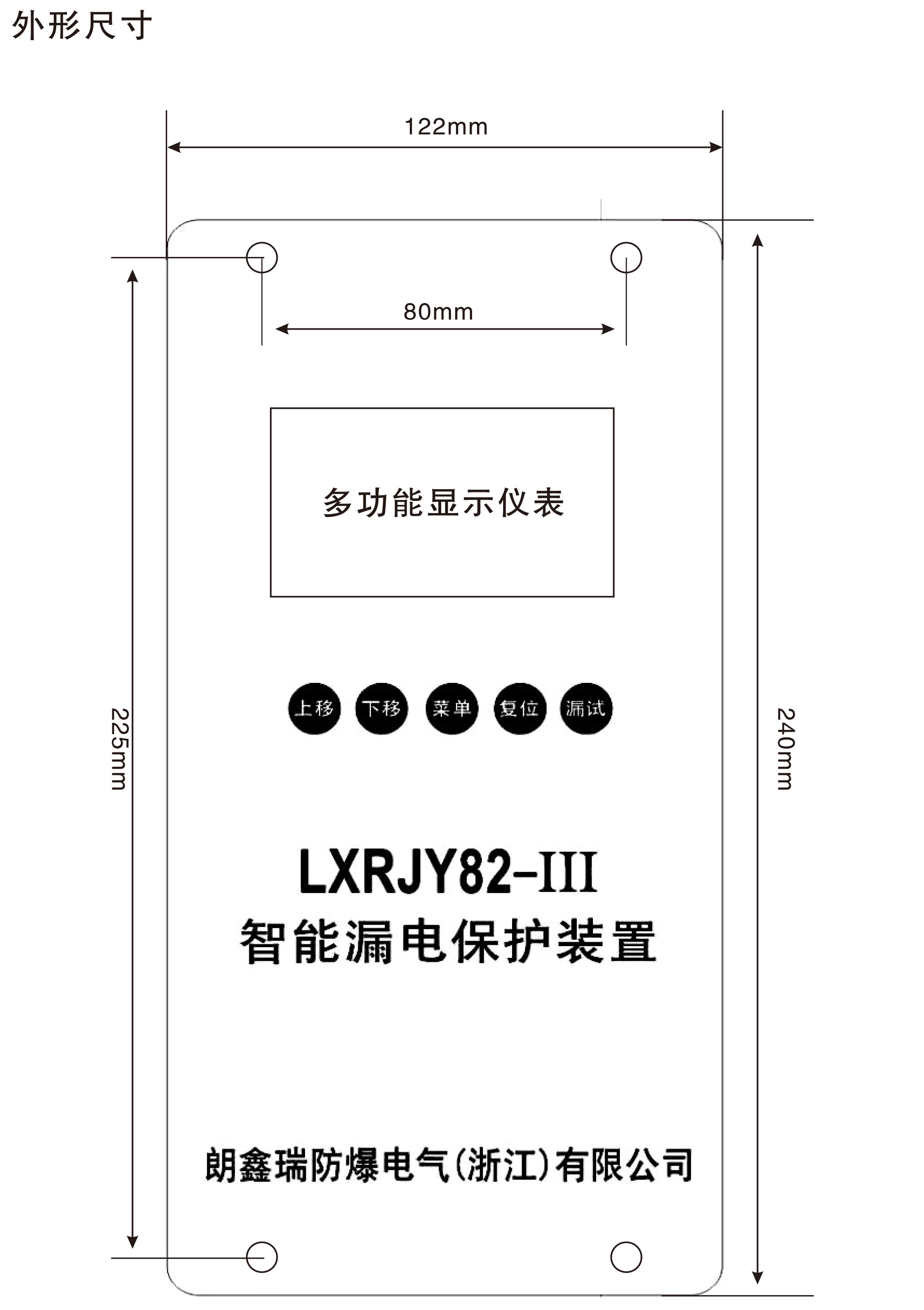

6、安装尺寸：
